1. Einleitung – Struktur und Funktionsweise moderner halbautomatischer Kurzwaffen

Halbautomatische Kurzwaffen repräsentieren eine Symbiose aus Ingenieurskunst und Funktionalität, die auf Präzision, Zuverlässigkeit und Sicherheit ausgerichtet ist. Dieser Bericht liefert eine tiefgehende technische Analyse der mechanischen Abläufe innerhalb einer halbautomatischen Pistole – beginnend mit dem Einführen des Magazins bis hin zur Schussabgabe. Darüber hinaus werden die zentralen Bauteile, Sicherheitsmechanismen und technologischen Fortschritte beschrieben, die moderne Handfeuerwaffen charakterisieren.

2. Technische Abläufe – Schrittweise Betrachtung der Mechanik

2.1 Laden und Patronenzuführung

1. Magazin einsetzen:
   • Das Magazin, ein abnehmbarer Behälter zur Aufnahme von Patronen, wird in den Magazinschacht eingeführt und durch den Magazinhalter arretiert.
2. Spannvorgang (Repetieren):
   • Durch manuelles Zurückziehen des Schlittens wird die erste Patrone aus dem Magazin durch den Zuführer angehoben und in die Ladeposition gebracht.
   • Der Schlitten spannt gleichzeitig den Schlagbolzen oder Hahn und kehrt anschließend durch Federkraft in die Ausgangsposition zurück.
3. Kammern der Patrone:
   • Der Verschluss schiebt die Patrone präzise in das Patronenlager (Kammer), womit die Waffe schussbereit ist.

2.2 Schussauslösung und Projektilbewegung

1. Abzugsmechanismus:
   • Der Abzug aktiviert eine Reihe mechanischer Komponenten (z.B. Abzugsstollen und Verbindungselemente), die den Schlagbolzen oder Hahn freigeben.
2. Zündung der Treibladung:
   • Der Schlagbolzen trifft auf das Zündhütchen, welches die Treibladung im Hülseninneren entzündet.
3. Projektilbeschleunigung:
   • Der durch die Explosion erzeugte Gasdruck treibt das Projektil durch den Lauf und verleiht ihm eine stabilisierte Rotation (Drall) durch Züge und Felder.

2.3 Rückstoßmechanismus und Repetieren

1. Rückstoßabsorption:
   • Der Rückstoß leitet die Bewegung des Schlittens nach hinten ein, wodurch die leere Hülse durch den Auszieher aus der Kammer entfernt und über den Auswurf ausgeworfen wird.
2. Automatische Nachladung:
   • Der Schlitten kehrt durch die Rückholfeder in seine Ausgangsposition zurück und führt dabei eine neue Patrone aus dem Magazin in das Patronenlager ein.

3. Bauteile moderner halbautomatischer Kurzwaffen

1. Lauf (Barrel): Der gezogene Lauf stabilisiert das Projektil durch Rotation (Drall) und gewährleistet Präzision.

2. Verschluss (Slide): Bewegt sich während des Repetierens, ermöglicht die Zuführung der Patrone, den Auswurf der Hülse und das Spannen des Schlagmechanismus.

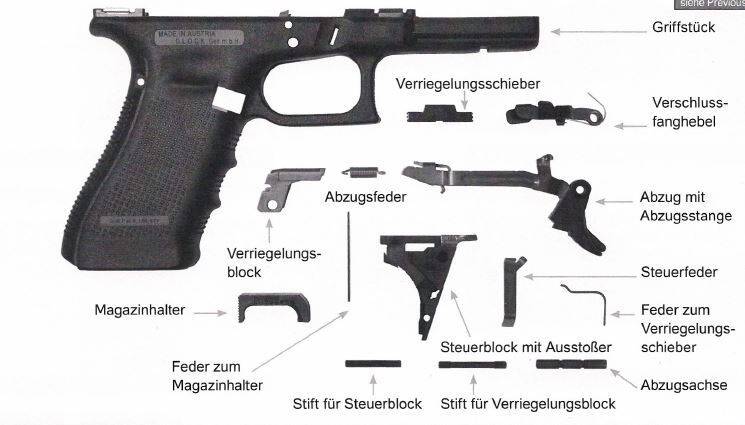

3. Griffstück (Frame): Enthält die Abzugseinheit, den Magazinschacht und bildet das strukturelle Rückgrat der Waffe.

4. Magazin: Dient der Aufnahme und Zufuhr von Patronen, meist gefertigt aus Stahl oder Polymer.

5. Abzugseinheit (Trigger Group): Steuert die Schussauslösung und umfasst Bauteile wie Abzug, Abzugsstollen und Schlagbolzen.

6. Rückholfeder und Führungsstange: Ermöglichen die Rückführung des Schlittens in die Ausgangsposition und gewährleisten den Nachladevorgang.

7. Sicherungssysteme:

• Manuelle Sicherung: Mechanische Blockade des Abzugs oder Schlagbolzens.
• Abzugsicherung: Verhindert ein unbeabsichtigtes Betätigen des Abzugs.
• Schlagbolzensicherung: Blockiert den Schlagbolzen mechanisch, bis der Abzug vollständig betätigt wird.
• Magazinsicherung: Verhindert die Funktion der Waffe ohne eingelegtes Magazin.

4. Sicherheitsmechanismen – Technische Kontrolle und Schutzsysteme

4.1 Passive Sicherheitssysteme

• Abzugssicherung: Mechanismus, der ein unbeabsichtigtes Auslösen des Abzugs verhindert, sofern er nicht bewusst betätigt wird.
• Schlagbolzensicherung: Blockiert den Schlagbolzen, solange der Abzug nicht vollständig durchgezogen wurde.
• Griffsicherung: Aktiviert den Abzugsmechanismus erst, wenn der Griff fest umschlossen wird (z.B. bei 1911-Modellen).

4.2 Aktive Sicherheitssysteme

• Manuelle Sicherungen: Mechanische Hebel oder Schalter, die den Abzugsmechanismus oder den Hahn blockieren.
• Entspannhebel (Decocker): Ermöglicht das sichere Entspannen des Hahns ohne Abgabe eines Schusses (z.B. bei Double-Action-Modellen).
• Ladezustandsanzeige: Zeigt visuell oder taktil an, ob sich eine Patrone im Patronenlager befindet.

5. Fazit – Technische Präzision als Grundlage für Sicherheit und Effizienz

Halbautomatische Kurzwaffen verkörpern eine harmonische Verbindung aus Ingenieurskunst und technischer Effizienz. Die komplexen Mechanismen zur Patronenzuführung, Schussauslösung und automatischen Nachladung demonstrieren die Präzision und Leistungsfähigkeit moderner Handwaffen.

Abschließende Überlegungen: Ein fundiertes Verständnis der technischen Abläufe und Sicherheitsmechanismen ist für eine verantwortungsbewusste Handhabung essenziell. Die Integration von aktiven und passiven Sicherheitssystemen reduziert das Risiko von Fehlfunktionen und erhöht die Betriebssicherheit. Dies unterstreicht die Bedeutung umfassender Schulungen und kontinuierlicher Wartung, um die Leistungsfähigkeit dieser Waffen dauerhaft zu gewährleisten.
